多WAN设置指南
发布时间:2020-11-16
1. 综述

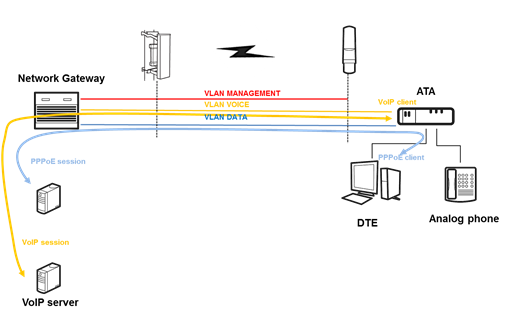

多WAN被用于实现不同服务的分配,设备的多WAN支持数据服务,语音服务,管理服务的分配。通过设置不同的VLAN, 不同种类的数据会被分配到相应的网络中,比如,互联网和其他VLAN支持数据传输,语音VLAN支持语音传输,TR069 VLAN支持WEB,远程登录以及TR069服务传输。
在多WAN设置中有一些高级功能
       PPPoE 网桥能允许PPPoE 数据包通过,这能避免L2 数据包流向局域网端口。
       HW网桥能像L2开关一样工作,增强在广域网与局域网之间的吞吐量。
       虚拟局域网端口汇聚能允许被标记的数据包直接被转到局域网端口。

其他虚拟局域网绑定的局域网端口支持

2. 设置网络连接

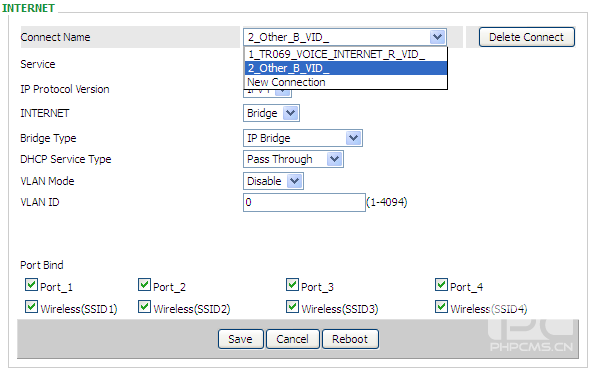

从广域网页面,多局域网连接可以被建立或删除。下图是广域网的默认配置。


2.1 连接名称和服务
连接名称图表如下:

内容 定义 注释
序号 1~99 WAN连接ID
业务 TR069 连接只支持管理应用,如TR069,WEB,SNMP和自动配置
因特网 连接只支持因特网业务
TR069_因特网 连接支持管理和因特网应用
语音 连接只支持语音业务,如SIP和RTP
TR069_语音 The connection support both management and voice application连接同时支持管理和语音业务
VOICE_因特网 连接支持语音和因特网应用
TR069_语音_因特网 连接支持管理,语音和因特网应用
其他 连接支持STB
NAT模式 B 网桥
R 路由器
VLAN ID VID VLAN ID

例如:
1_TR069_R_VID_2 (第一个接口,业务是TR069, NAT 模式, VLAN ID 是2)
2_INTERNET_B_VID_(第一个接口, 业务是因特网,网桥模式,VLAN被禁用)

2.2 桥接模式
在多WAN桥接模式与传统的网桥设置不同。桥接模式没有IP地址,只有用于WAN口和LAN口之间的桥接。所以路由连接,必须设置IP地址给本地业务设备。

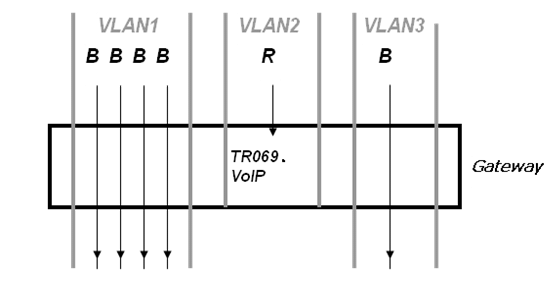

桥接模式示例如下:
1_TR069_语音_因特网_R_VID_是本地业务的路由连接。
2_其他_B_VID_是主机LAN口桥接。

如果桥接设置很复杂,请参考下一节的快速设置模式。

桥接类型

桥接类型 注释
IP 网桥 允许所有以太网数据包通过。电脑可以直接连接上级网络。
PPPoE网桥 只允许PPPoE数据包通过。电脑需要PPPoE拨号软件。
硬件IP 网桥 数据包以线速通过硬件开关。不支持无线端口绑定。

DHCP 服务类型
DHCP 服务类型 注释
Pass Through DHCP 数据包能在WAN和LAN之间传输,网关上的DHCP服务器不会将IP分配到LAN 口的主机上。
DHCP 侦测 当网关将DHCP数据包从LAN传输到WAN,它会加选项82到DHCP数据包,而DHCP数据包从WAN传输到LAN的时候网关会将选项82去除。
本地DHCP服务不会将IP分配到LAN口的主机上。
本地服务 网关不会在LAN和WAN之间传输DHCP数据包,在WAN口DHCP数据包也被屏蔽。LAN口的主机能从网关的DHCP服务器上获得IP。

VLAN 模式
VLAN 模式 注释
禁用 WAN接口未加标签。LAN接口未加标签。
启用 WAN接口加标记。LAN接口未加标记。
Trunk 只有在桥接模式时有效。所有接口,包括WAN和LAN,都属于VLAN ID。所有接口标记在VLAN ID。被标记的数据包能通过WAN和LAN。

3. 快速网桥设置

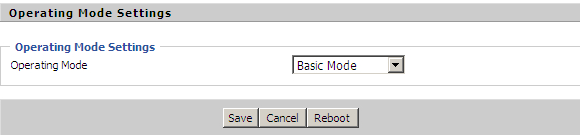

第一步: 网上登录设备。 登录管理页面->操作模式。 将操作模式设置为基本模式并保存。

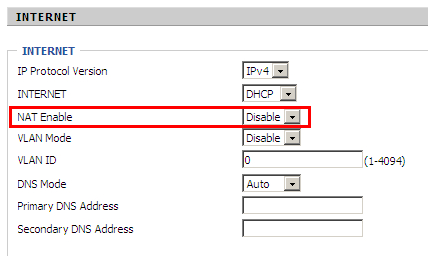

第二步:打开网络连接->wan,将Nat设为禁用,保存并重启,如此设备就以桥接模式工作。

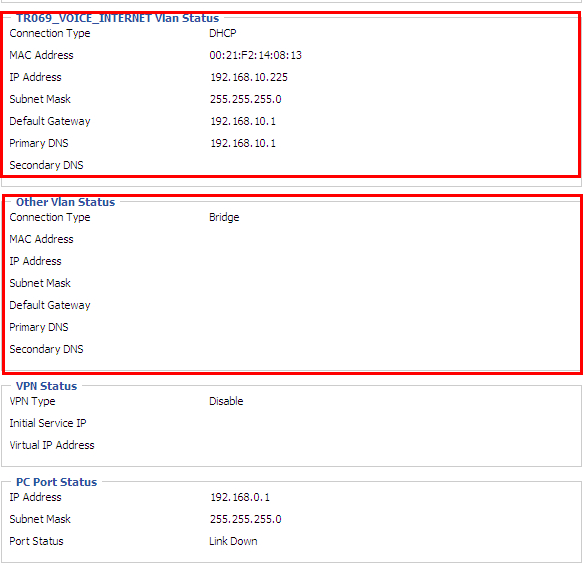

第三步:从WAN口上登录。下图是页面状态的例子->基本(Basic)。
