1. IAD功能查检表
|
分类
|
序号
|
功能项
|
是否支持(Y/N)
|
|
协议
|
1.
|
点对点（Peer to Peer）呼叫方式
|
|
|
2.
|
热线（Hotline）配置
|
|
|
|
3.
|
支持STUN的配置
|
|
|
|
4.
|
支持Outbound Server及备份Outbound Server的配置
|
|
|
|
5.
|
支持DNS Srv
|
|
|
|
6.
|
SIP定时器配置
|
|
|
|
7.
|
补充业务配置
|
|
|
|
8.
|
协议可选项配置
|
|
|
|
9.
|
支持按国家划分的信号音及铃音本地化配置
|
|
|
|
呼叫特性
|
10.
|
呼叫等待（Call Waiting）
|
|
|
11.
|
呼叫转移（Call forwarding）
|
|
|
|
12.
|
呼叫转移（Call transfer）
|
|
|
|
13.
|
音乐保留（Music Hold）
|
|
|
|
14.
|
三方会议（3-Way Conference）
|
|
|
|
15.
|
T.30 传真
|
|
|
|
16.
|
T.38 传真
|
|
|
|
语音处理
|
17.
|
编码方式G.711/G.723/G.729
|
|
|
18.
|
回音消除
|
|
|
|
19.
|
噪音消除
|
|
|
|
20.
|
VAD / CNG / PLC / Adaptive Jitter Buffer
|
|
|
|
管理特性
|
21.
|
时间日期设置
|
|
|
22.
|
夏时制设置
|
|
|
|
23.
|
日志功能（Sys log）
|
|
|
|
24.
|
软件升级
|
|
|
|
25.
|
基于TFTP/HTTP/HTTPs的简单Provision方式
|
|
|
|
26.
|
TR069
|
|
|
|
27.
|
SNMP
|
|
|
|
安全特性
|
28.
|
证书支持
|
|
|
29.
|
TLS / SRTP 支持
|
|
表格 6 IAD功能查检表
IAD的注册功能测试与IP电话完全相同，请参阅“IP电话篇”中相关章节。
如表格 7所示，以Asterisk作为SIP Server为例说明基本呼叫功能的测试：
|
IAD基本呼叫测试
|
|||||
|
序号
|
测试项
|
测试目标
|
操作
|
期望的结果
|
确认(Y/N)
|
|
1
|
呼叫及挂机测试－呼出方向
|
测试摘挂机处理，呼叫建立，以及通话质量
|
|
双向通话建立成功，通话双方均没有听到明显的回音及“嗡嗡”声噪音；当挂机时，该呼叫会在4秒内挂断；
|
|
|
2
|
呼叫及挂机测试－呼入方向
|
测试摘挂机处理，呼叫建立，以及通话质量
|
|
铃音正常，摘机后双向通话建立成功，通话双方均没有听到明显的回音及“嗡嗡”声噪音；当挂机时，该呼叫会在4秒内挂断；
|
|
表格 7 IAD的基本呼叫功能测试
如表格 8所示，以Asterisk作为SIP Server为例说明补充业务特性功能的测试：
|
补充业务特性测试
|
|||||
|
序号
|
测试项
|
测试目标
|
操作
|
期望的结果
|
确认(Y/N)
|
|
1
|
DTMF 检测 （发送方向）
|
测试ATA能否正确的发送如下DTMF 信号音: 1, 2, 3, 4, 5, 6, 7, 8, 9, *, 和 #
|
在Asterisk上配置一个IVR，通过被测ATA的FXS接口拨通这个IVR，并做如下测试： －按下1234567890，一个预先定义的分机会振铃； －按下 * 键，另一个预先定义的分机会振铃； －按下 # 键，另一个预先定义的分机会振铃；
|
选择每个IVR的选型，多会使预先定义的分机振铃；
|
|
|
2
|
DTMF 检测 （接收方向）
|
测试ATA能否正确的接收如下DTMF 信号音: 1, 2, 3, 4, 5, 6, 7, 8, 9, *, 和 #
|
在Asterisk上配置一个IVR，被测ATA的FXS接口联接Asterisk的某个FXO接口，通过该被测设备拨通这个IVR，并做如下测试： －按下1234567890，一个预先定义的分机会振铃； －按下 * 键，另一个预先定义的分机会振铃； －按下 # 键，另一个预先定义的分机会振铃；
|
选择每个IVR的选型，多会使预先定义的分机振铃；
|
|
|
3
|
主叫号码( CID ) 检测
|
正确的收到了主叫号码（ CallerID ）
|
|
主叫号码正确的显式在被测ATA联接的电话上；
|
|
表格 8 IAD的补充业务特向您感测试
对于网关来说，对T.38传真的支持能力测试，是个非常重要的指标。
|
传真（FAX）测试
|
|||||
|
序号
|
测试项
|
测试目标
|
操作
|
期望的结果
|
确认(Y/N)
|
|
1
|
发送传真
|
被测ATA 可以正确的发送传真到另外的标准设备
|
禁止被测ATA的T.38传真功能，作为主叫方拨通并能连续发送20页传真，重复5次；
|
发送到对端的文档正与发送的文档一致；
|
|
|
2
|
接收传真
|
被测ATA 可以正确的接收来自另外的标准设备的传真
|
禁止被测ATA的T.38传真功能，作为被叫方能连续接收20页传真，重复5次；
|
接收到的文档与发送的文档一致；
|
|
|
3
|
发送传真
|
被测ATA 可以正确的发送传真到另外的标准设备
|
使能被测ATA的T.38传真功能，作为主叫方拨通并能连续发送20页传真，重复5次；
|
发送到对端的文档正与发送的文档一致；
|
|
|
4
|
接收传真
|
被测ATA 可以正确的接收来自另外的标准设备的传真
|
使能被测ATA的T.38传真功能，作为被叫方能连续接收20页传真，重复5次；
|
接收到的文档与发送的文档一致；
|
|
对于传真测试，有条件的用户应当采用专用的测试仪进行多页数，长时间的测试，如前面提到的Sage960测试仪。如果没有测试仪，多找几台传真机做定性测试，也是可以的。另外，需要注意的是，T.30传真对于丢包很敏感，要想测试成功，一般需要保证比较好的网络条件。相比之下，T.38传真就健壮的多。对于网关是否正确的工作在T.38模式的判断，比较简单的办法是利用WireShark等抓包工具抓一下包，简单一看就知道了，并不需要非常特别的技能。
3. 语音质量测试（Voice Quality Test ）

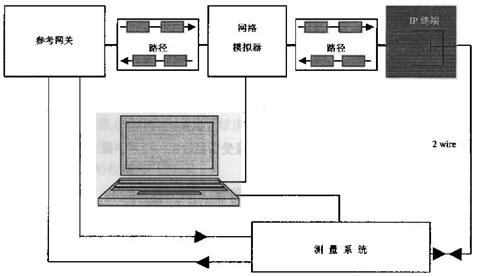

IAD产品采用T/P二线接口，也就是我们常见的联接电话机到电信局的电话线接口。二线电接口的测试配置图如图表 13 所示。其中的“测量系统”仍旧采用Sage960测试仪。
图表 13 IAD二线电接口测量配置图
3.1 呼叫健壮性测试
IAD的呼叫健壮性测试必须专门的呼叫测试仪，如Sage960等。因为相比IP电话而言，在呼叫健壮性测试中，我们同时需要对IAD的FXS接口特性进行测试，如振铃电压、振铃波形、馈电电压、摘机电流等。这就不是一般的软件系统能够处理的了，必须借助专门仪器。
呼叫健壮性测试是Sage960等呼叫及语音质量测试仪的基本功能，如果读者能够接触到这类测试仪，很容易就明白怎么使用，这里就不再展开说明。
网口性能测试方法与IP电话相同，参见“IP电话篇”中相应章节。
