G504点对点呼叫配置向导

2024-05-07

一、介绍

G504（G508）网关可以实现点对点呼叫功能，即在没有 SIP 服务器/软交换的情况下，向局域网内的其他 G504（G508）网关或IP电话发起呼叫。在这种工作模式下，G504（G508）与其他网关通过中继的方式来实现交互，完成信令协商。

二、配置操作

注意：

实现点对点呼叫的网关配置操作相同，下面以配置一台设备为例。

1、配置点对点呼叫

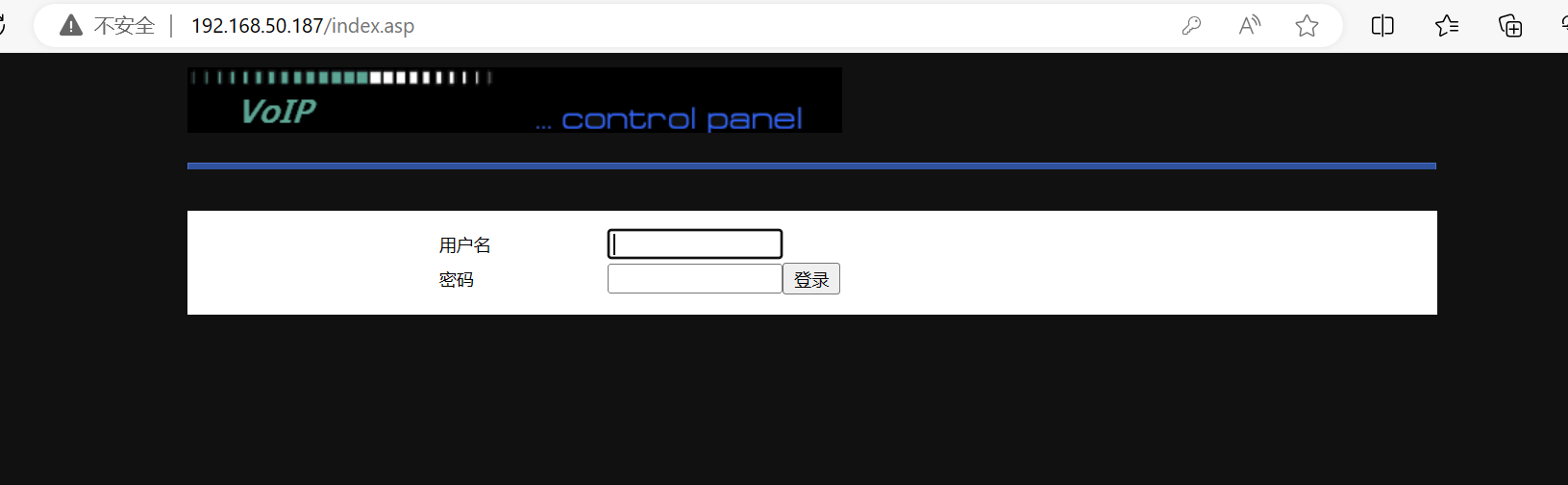

①浏览器登录G504的web界面

输入网关的WAN口IP登录G504的web界面。

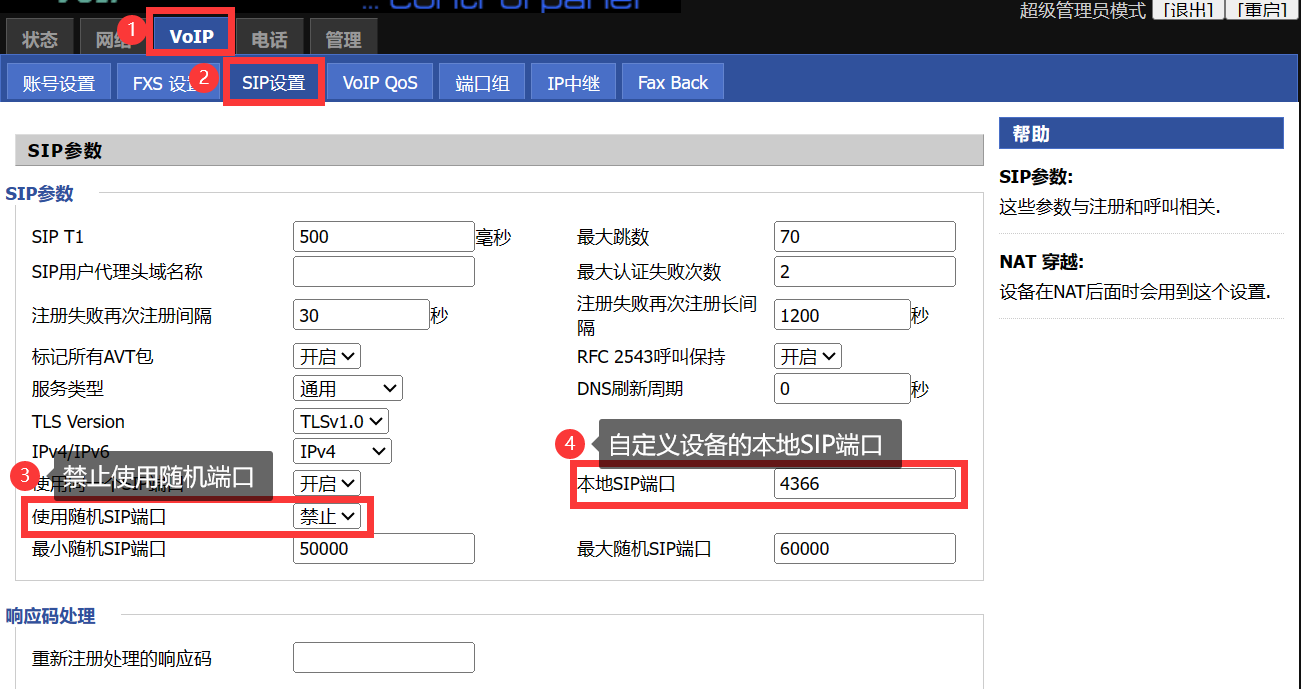

②配置设备本地端口

G504本地端口默认使用随机端口，配置点对点呼叫需要使用固定端口号。

操作步骤：

VoIP--》SIP 设置--》SIP参数--》配置固定端口；

2、配置端口

①　配置端口号

为G504的FXS端口配置端口号，以便通过拨打号码到特定端口下的模拟话机。

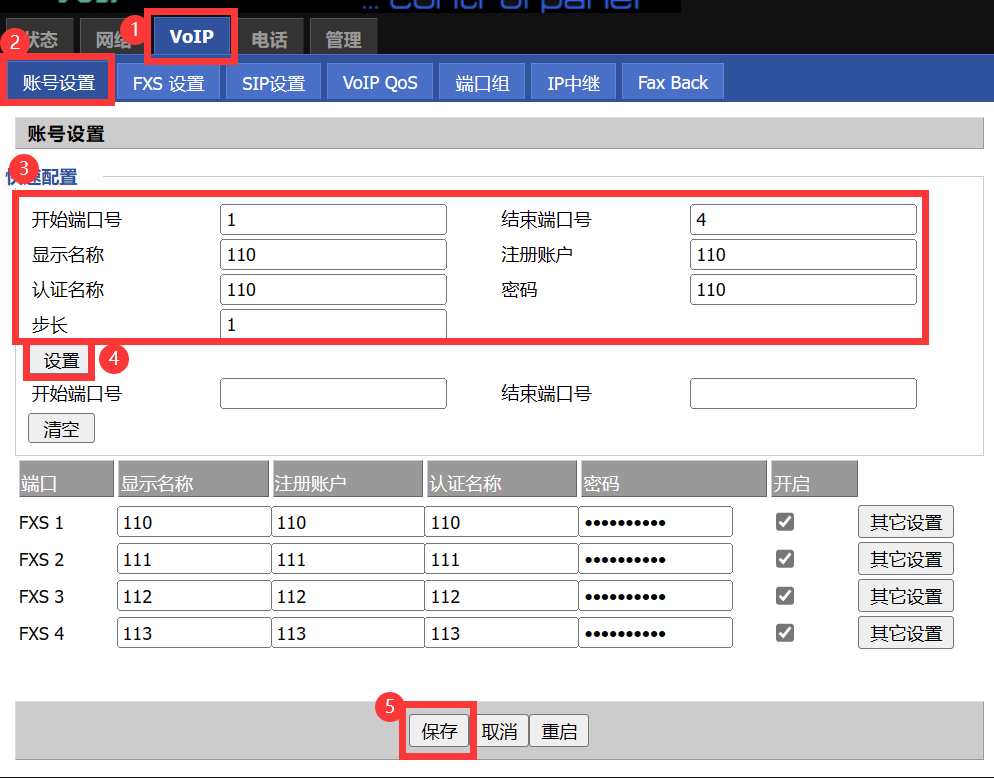

批量配置：

VoIP--》账号设置--》快速配置--》填写信息--》保存；

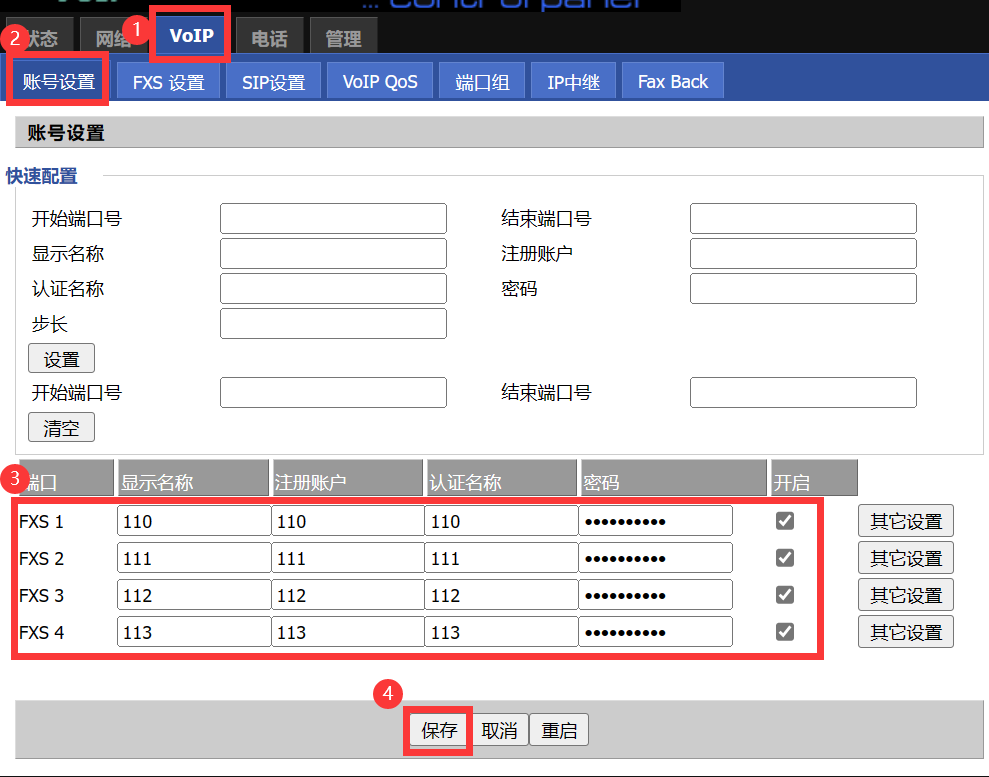

单个编辑：

VoIP--》账号设置--》填写端口号信息--》保存；

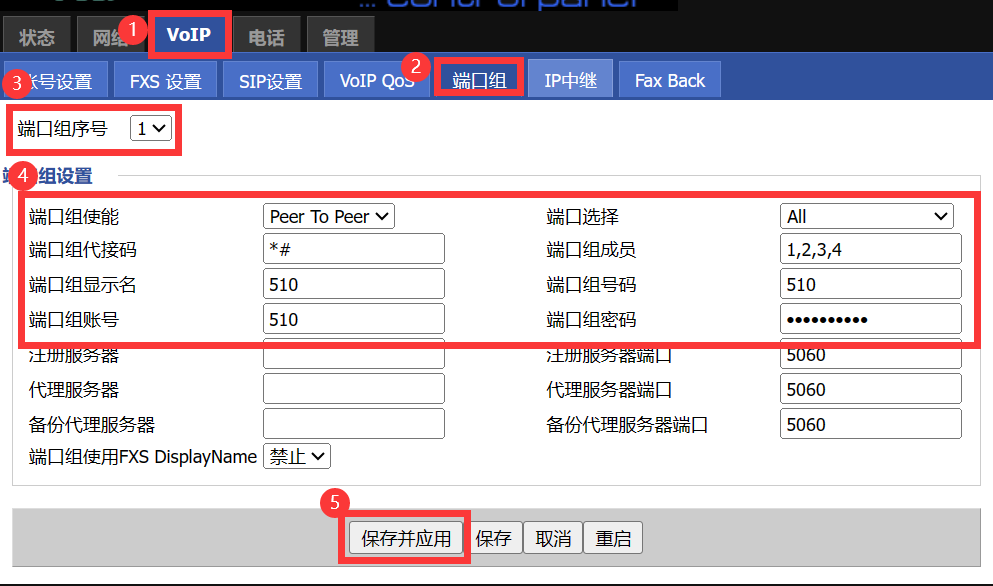

②配置端口组

将网关的端口划分到一个端口组，以便于实现一个网关下的话机通信。

参数	描述
端口组序号	设置端口组序号，最多可设置4个端口组
端口组使能	Peer To Peer
端口组选择	选择端口组振铃方式，可选择群振、递增、循环递增、递减、循环递减5种响铃方式
端口组成员	选择端口组成员，用英文逗号隔开，例如2,3
端口组显示名	设置端口组的显示名称
端口组号码	设置端口组的号码，以便于其他设备呼叫该端口组
端口组账号	自定义该端口组的认证名称（使用点到点呼叫方式时可随意填写，使用注册方式时需与服务器上的一致）
端口组密码	自定义端口组认证密码（使用点到点呼叫方式时可随意填写，使用注册方式时需与服务器上的一致）

3、配置IP中继

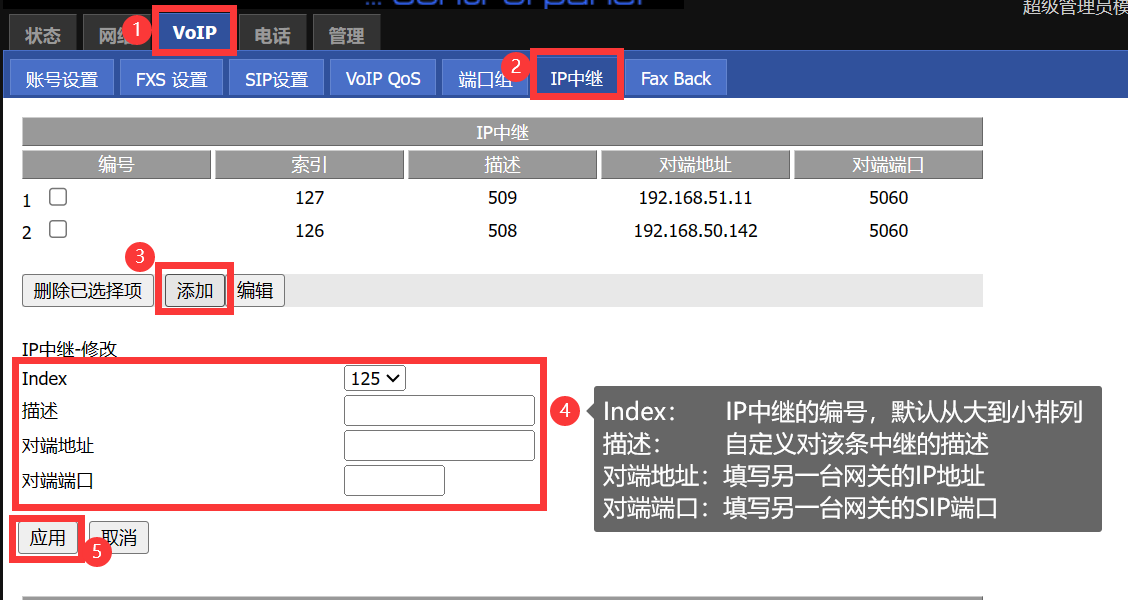

③创建中继

创建IP中继，填写对端设备的信息，包括IP地址，端口号等。

操作步骤：

VoIP--》IP中继--》添加--》填写中继信息--》应用；

保存后可以继续添加多个 IP 中继，添加后显示添加结果：

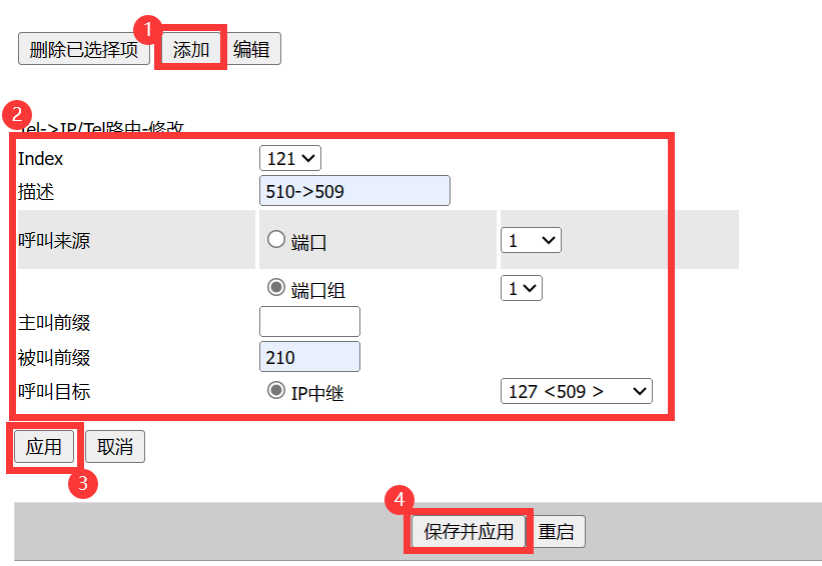

④配置呼出路由

在点对点呼叫时，需要为 G504（G508）网关指定目的路由和被叫前缀，设备在发起呼叫或接收其他设备发起的呼叫时，会查找路由,完成IP匹配和主被叫匹配后方能进行呼叫处理。

操作步骤：

VoIP--》IP中继--》Tel->IP/Tel路由--》添加--》填写路由信息--》应用--》保存并应用；

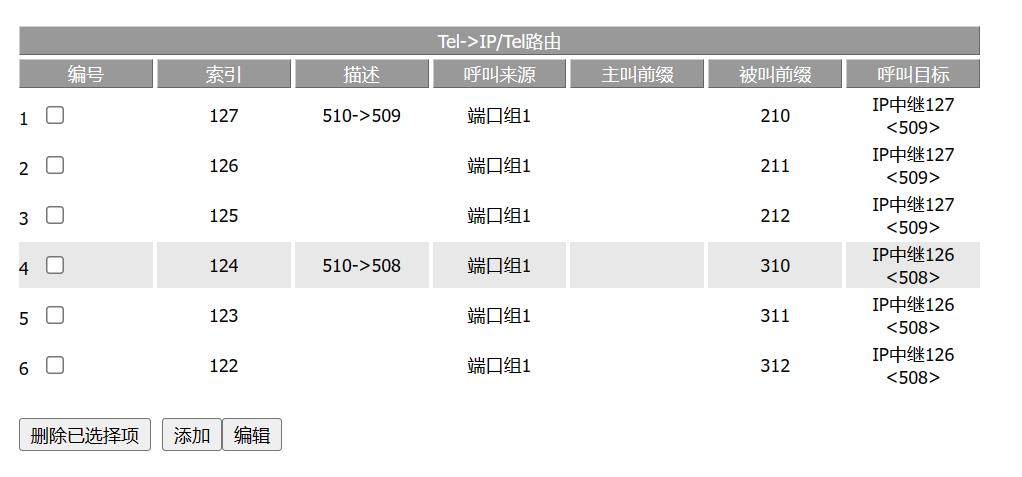

保存后可以继续添加多个路由，添加后显示添加结果：

三、配置结果验证

两个G504网关下面的模拟话机互拨，通话正常。
